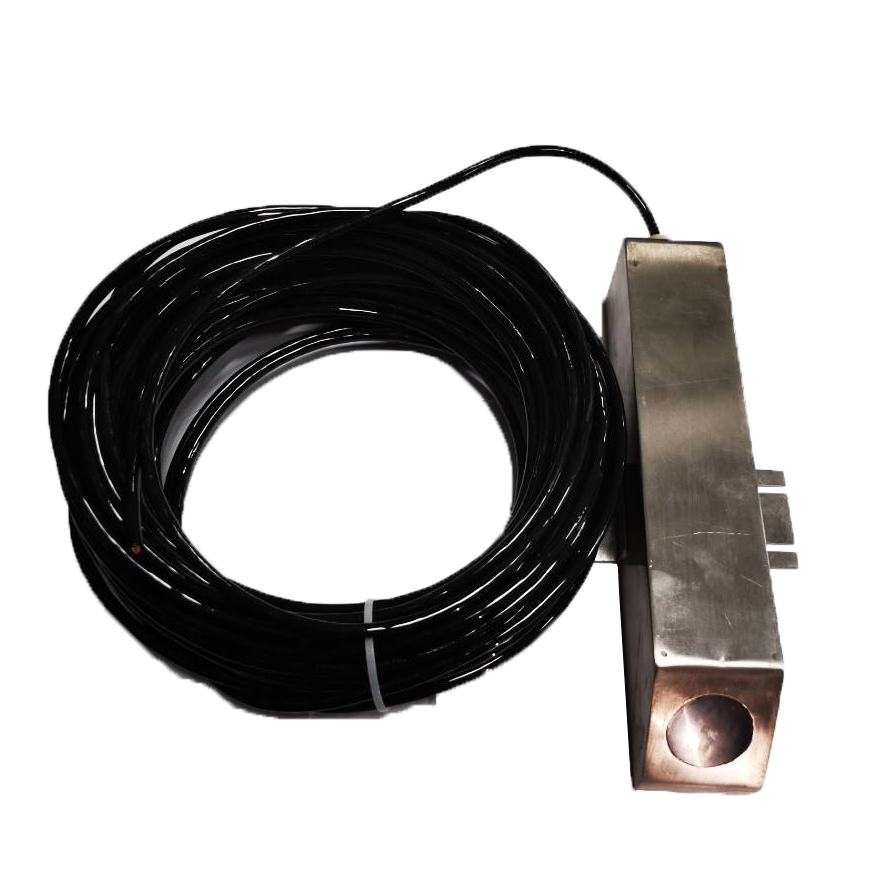

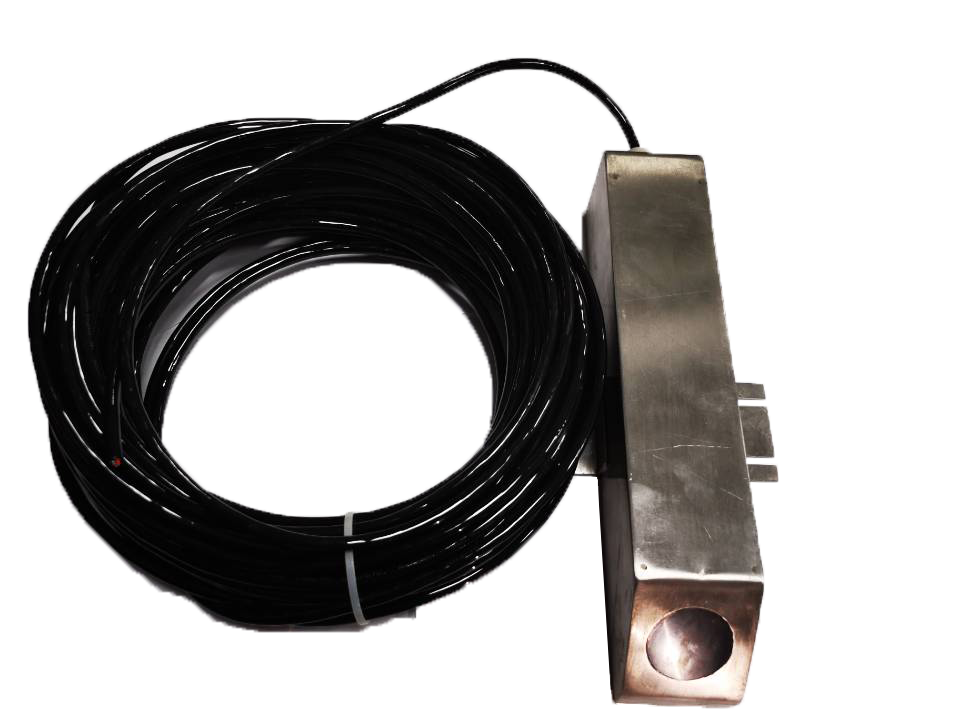

ADCP-D小渠道聲學多普勒剖面流量儀
主要應用于小渠道，灌溉明渠、地下管道井、非滿管等工況的流速流量測量
優勢：
分層流速測量，更適應寬流域的流速分布；
分層流速流向測量，掌握水體的流動趨勢；
Web云端數據服務；
可選內/外置水深測量探頭；
流量儀簡單易用；
內置溫度傳感器，自動校準聲速；
外形小型及流線型的設計，方便安裝！
在小渠道、非滿管管道中流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有水泵計算法、水工結構法等，這些測驗方法原理簡單明了，但是維護困難、精度較低。為適應新時代經濟社會發展和防汛工作的需求，及時向各級防汛抗旱部門提供準確的信息，在需要快速實時采集流量數據，超聲波聲學多普勒流量儀測流有不可比擬的優越性。
ADCP-D產品成為功能強大的管道測流系統。采集高質量的剖面數據，采用坐底的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的流速、流量、流向、水位等數據。
特別適用于：■灌溉渠道 ■非滿管管道
性能參數
| 產品型號 | ADCP-D | |
| 工作頻率 | 2000KHZ | |
| 聲路 | 平面陣列單波束 | |
| 指向性開角 | 1.4° | |
| 測量范圍（水深） | 0.07m至15m | |
| 盲區 | 0.07m | |
| 單元層數 | 最大256層 | |
| 單元尺寸 | 0.06-2m（動態可調） | |
| 測量精度 | ±0.5% | |
| 流速分辨率 | 0.001m/s | |
| 流速測量范圍 | ±10m/s | |
| 溫度傳感器測量范圍 | －25℃～75℃ | |
| 溫度精度 | ±0.4℃ | |
| 水位測量 | 內置壓力水位計 | 測量范圍：最大10m 精度：±0.1%FS |
| 可外接雷達水位計 | ||
| 工作頻率 | 1-60min可調 | |
| 數據輸出 | 實時水位、平均流速、面積、流量等 | |
| 工作溫度 | －10℃～60℃ | |
| 存貯溫度 | －20℃～70℃ | |
| 標配深度 | 水下20m | |
| 防護等級 | IP68 | |
| 防爆等級 | Ex ib IIB T4 Gb | |
| 工作電壓 | DC 7-15V | |
| 功耗 | 小于1.0W | |
| 通訊協議 | MODBUS RS485 | |
| 傳感器尺寸 | 295*60*60 mm | |
| 空氣中質量 | 2.3Kg | |
| 水中質量 | 0.24Kg | |
| 可靠性 | MTBF | >=25000h |
* : 實際可測最大剖面深度隨測量斷面的具體條件的不同而變化；
** : 波束指向角是指在半功率(-3dB)時的角度;
*** : 功耗會隨功能和實時流量顯示功能的開關而變化。
環境
存儲環境溫度： -20～70℃
測量水體溫度：－10℃～60℃
現場操作單元操作溫度：-10～60℃
現場操作單元操作濕度：<=95%
現場操作單元防護等級：IP67
剖面儀防護等級：IP68
剖面儀防爆等級：Ex ib IIB T4 Gb
流速計機械結構外形尺寸（單位：mm）
材質
剖面儀：316L,POM
電纜：PVC
現場操作顯示單元：鋁合金+表面漆
滑動式安裝支架：SS304不銹鋼
