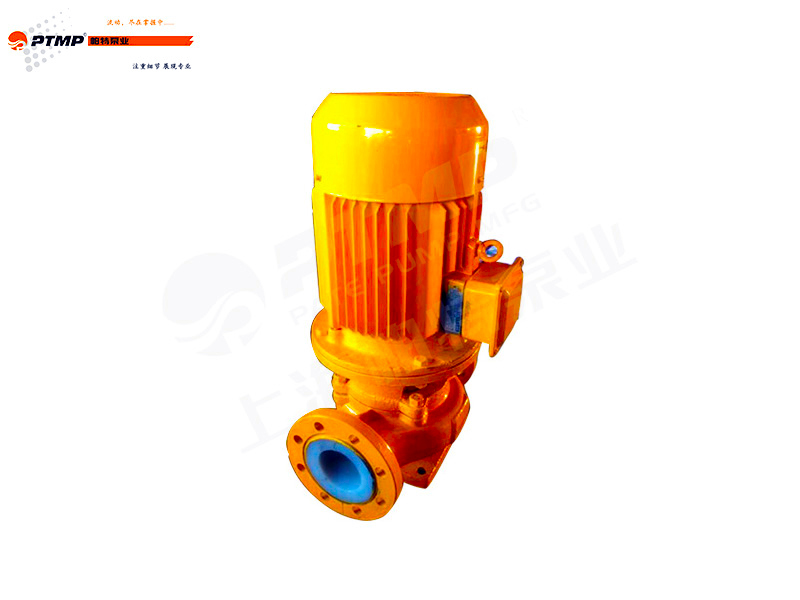

產品概述：

   GBF型襯氟管道離心泵是選用好的耐腐蝕材料，配合水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且有效節能、噪音低、性能可靠等優點。GBF型襯氟管道泵適用于-85℃~200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。

    1、 泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。

    2、 葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。

    3、 軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。

    4、 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

型號意義：

   例：GBF 25 - 125 A

                  A-葉輪外徑初次加工

                 125-葉輪名義直徑

                  25-進出口口徑

                  GBF-襯氟管道泵

產品特點：

  （1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。

  （2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

  （3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

  （4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

  （5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

  （6）可根據管路布置的

產品用途：

   廣泛應用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝說明：

   1、安裝前應檢查機組堅固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
   2、安裝時管道重量不應加在水泵上，以免使泵變形。
   3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
   4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵的正常運行，增長水泵的使用壽命。
   5、安裝后撥動泵軸，葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。
   6、泵分硬性聯接安裝和柔性聯接安裝兩種。

起動停車：

 起動前準備：
   1、試驗電機轉向是否正確，從電機頂部入泵看為順時針旋轉，試驗時間要短，以免機械密封干磨損。
   2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
   3、檢查各部位是否正常。
   4、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
   5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。

起動：
   1、全開進口閥門。
   2、關閉吐出管路閥門。
   3、起動電機，觀察泵運行是否正確。
   4、調節出口閥開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節調節出口閥門開度使泵在參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定遇流內運行，否則將造成泵超負荷運行（即電流運行）至使電機燒壞。調正好的出口閥門開啟大小和管道工況有關。
   5、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
   6、檢查電機、軸承處溫升≦70℃。

停車：
   1、高溫型先降溫，降溫速度＜10℃/分，把溫度降低到80℃以下，才能停車。
   2、關閉吐出管路閥門。
   3、停止電機。
   4、關閉進口閥門。
   5、如長期停車，應將泵內液體放盡。

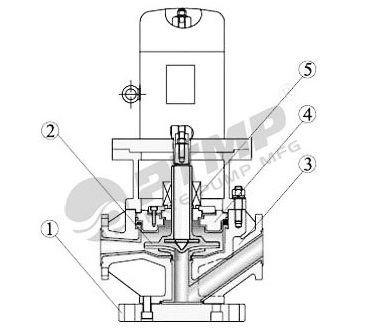

結構圖：

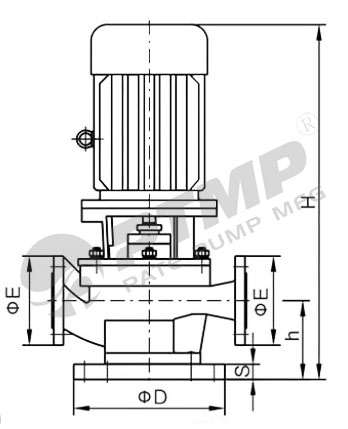

安裝尺寸圖：

安裝尺寸表：
