JYM5.0型液壓隔膜計量泵產品概述：

JYM5.0型液壓隔膜計量泵是一種符合各種工藝流程的要求，可進行無級調節，定量輸送各種化工介質的高精度輸送設備。計量精度可達±1%。輸送介質溫度在-30～400℃、粘度在0.2～800(mm²)、不含固體顆粒的介質。液力端可按不同介質的腐蝕性選擇不同的材料以滿足使用要求。其中膈膜泵是借助柱塞在缸體內往復運動，使腔內油液產生脈動力，推動隔膜來回鼓動。 產品特點 在10%至100%流量調節范圍內，精度達到±1%。通過改變柱塞有效行程，來改變流量，泵運行和停止狀態均可調節流量。內置壓力釋放閥，以保護泵體和管路。abs、1cr18ni9ti、316不銹鋼泵頭材料，流量4000(L/h)，壓力32(mpa)

JYM5.0型液壓隔膜計量泵產品特點：

1、密封無泄漏，液壓驅動隔膜，免維護

2、高精度進出口單向閥

3、內置可調壓力放氣安全閥，限位自動補油閥，確保計量精度。

4、雙隔膜/帶破裂報警功能。

5、PTFE材質隔膜、壽命≥8000小時；金屬隔膜>3000小時

6、手動/自動/數字變頻調節流量。

7、泵在運行和停止狀態均可調節流量，精度±1％

8、吸程4.5(m)水柱

9、介質溫度：PTFE隔膜≤120℃，金屬隔膜≤200℃

10、多種泵頭材質可選：PVC、PTFE、PVDF、304、316L及20#合金、哈B、哈C等。

11、可單臺工作，也可多臺并聯。

12、適用介質粘度<2000(CP)

JYM5.0型液壓隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯(缸)數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號(W：微機座，X：小機座，D：大機座，T：特大機座)

630-額定流量(L/h)

0.3-額定排除壓力(MPa)

L-特殊性能泵(BWW：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，DXD：帶數字控制器或行程調節器，XF：懸浮液)
B-B：防爆電機，普通電機不標

IV-液缸過流部分材料(I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金)

JYM5.0型液壓隔膜計量泵產品用途：

 輸送電廠凝結水精處理系統，化工行業用于計量添加原料、原水、廢水處理加藥，脫硫廢水加藥，食品醫療的化工介質。應用于石油、化工、環保、醫藥、食品、火力電廠、國防和科研單位等行業。

JYM5.0型液壓隔膜計量泵參數表：

液壓隔膜計量泵安裝注意事項：

1,當用戶接收液壓隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,液壓隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

液壓隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

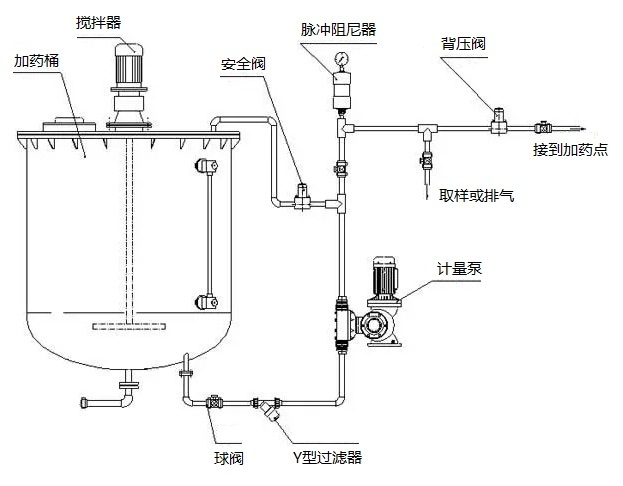

液壓隔膜計量泵安裝規范：

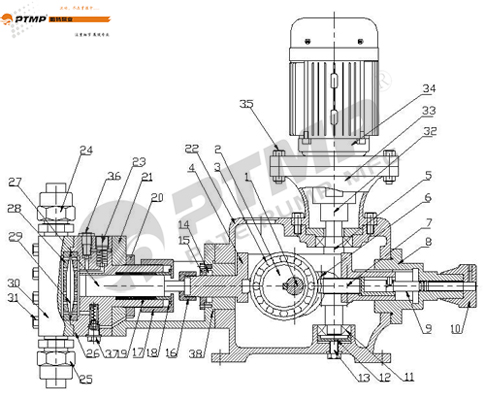

JYM5.0型液壓隔膜計量泵結構圖：

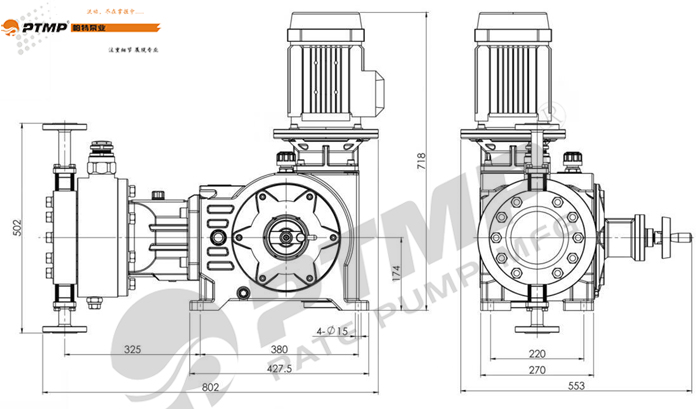

JYM5.0型液壓隔膜計量泵安裝尺寸圖：
