產品概述：

   HY型長軸液下泵屬于單級單吸立式泵，是根據市場需求，自主設備開發的新型、節能環保設備，用于輸送中性或有腐蝕性的清潔液體。適用于污水處理、水泥廠、發電廠、石油化工等行業

產品特點：

   1、在運行時非常平穩，噪聲值與同功率防爆電機相當，噪音極?。?/span>

   2、沒有自吸過程，電機啟動就出液態介質，徹底解決了高溫下輸送有氣化介質時的問題，實現全天候輸送工作；

   3、輸送油品時不會產生油蒸汽，一方面減少了油品損失，另一方面也杜絕了安全隱患，同時也避免了環境污染；

   4、使用提高了油庫主卸泵的安裝位置，使庫區平面化。油庫的布置更加美觀，使用更加方便。

   5、可靠的軸承結構，有效地提高了軸承的可靠性及使用壽命，使軸承不再成為易損件，在泵規定使用年限內，免維護。

   6、安裝方便。

型號意義：

   例：HY - 40 - 160

                  160-葉輪名義直徑

                  40-出口直徑

                  HY-液下泵

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

安裝事項：

   1.將泵浦表面包裝拆除，將泵浦放在指定位置并且確保泵浦安全穩固，不會晃動；

   2.泵浦槽內裝置使用時，槽體必須要有蓋板防護(槽內的酸堿性氣體會對泵浦的使用壽命造成直接影響)泵浦裝置在蓋板之上；

   3.安裝泵浦時應選擇堅固的水平地面，保持機身垂直并加以固定；

   4.盡量避免將泵浦置于戶外使用，若必須安裝在戶外時，應裝置保護罩保護泵浦、若泵浦配備有電子控制器，也應加以保護；

   5.泵浦入口處，應有濾網裝置，防止泵浦因吸入雜物造成泵浦損壞；

   6.泵浦在安裝時應考慮到母槽回流管的位置，盡可能的遠離母槽回流管安裝，避免因液體回流引起的漩渦，被泵油吸入影響泵浦效果。

使用事項：

   1、長軸液下泵隨時注意異常現象的發現：異常聲音、振動或監視系統異常信號等，必定有其原因，一發現有異常現象時，即刻找來回路圖，按圖索驥，小心觀察異?，F(xiàn)象是否為一時錯誤所造成。評估需不需要停車處理。舉凡壓力、負荷、溫度、時間、起動時、停止時都包含了可能產生異?，F(xiàn)象之原因。平時即應逐項分析研討。

   2、液壓泵起動后勿立即加給負荷：液壓泵在啟動后須實施一段時間無負荷空轉(約10分鐘~30分鐘)，尤其氣溫很低時，更須經溫車過程，使液壓回路循環正常再加予負載，并確認運轉狀況。

   3、觀察油溫變化：注意檢查高和低油溫變化狀況，并查出油溫和外界環境溫度的關系，如此才能知道冷卻器容量、儲油箱容量是否與周遭條件，使用條件互相配合，對冷卻系統的故障排除也才有跡可循。

   4、注意液壓泵的噪音：新的液壓泵初期磨耗少，容易受到氣泡和塵埃的影響，高溫時潤滑不良或使用條件過荷等，都會引起不良后果，使液壓泵發出不正常的影響。

   5、長軸液下泵注意檢查計器類的顯示值：隨時觀察液壓回路的壓力表顯示值，壓力開關燈號等振動情形和安定性，以盡早發現液壓回路作用是否正常。

   6、注意觀察機械的動作情況(對于改裝泵)：液壓回路設計不當或組件制造不良，在起始使用階段不容易發現，故應特別注意在各種使用條件下所顯現出的動作狀態。

   7、注意各閥內的調整：充份了解壓力控制閥、流量控制閥和方向控制閥的使用，對調整范圍和極限須特別留意，否則調整錯誤不僅損及機械，更對安全構成威脅。

   8、檢查過濾器的狀態：對回路中的過濾器應定期取出清理，并檢查濾網之狀態及網上所吸附的污物，分析質、量和大小，如此可觀察回路中污染程度，甚而據此推斷出污染來源所在。

   9、定期檢查液壓油的變化：每隔一、二個月檢查分析液壓油劣化、變色和污染程度的變化，以確保液壓傳動媒介的正常。

   10、注意配管部份泄漏情況：液壓裝置配管良否，于運轉一段時間后即可看出，檢察是否漏油，配管是否松動。

   11、長軸液下泵運轉的三個月內應注意運轉狀況：在新機運轉期間內，應把握運轉狀況檢查，例如機件的保養，螺絲是否有松動，油溫是否有不正常升高，液壓油是否很快劣化，檢查使用條件是否符合規定等。

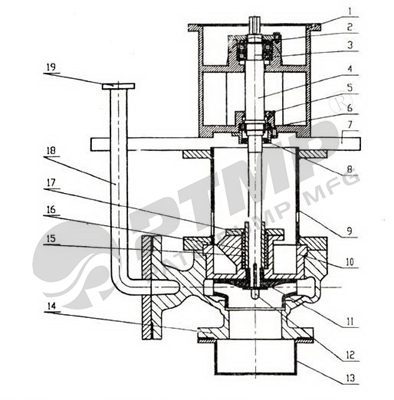

結構圖：

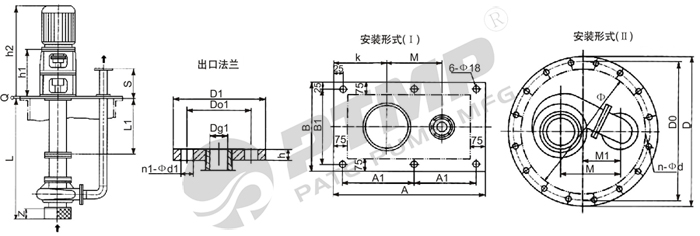

安裝尺寸圖：
