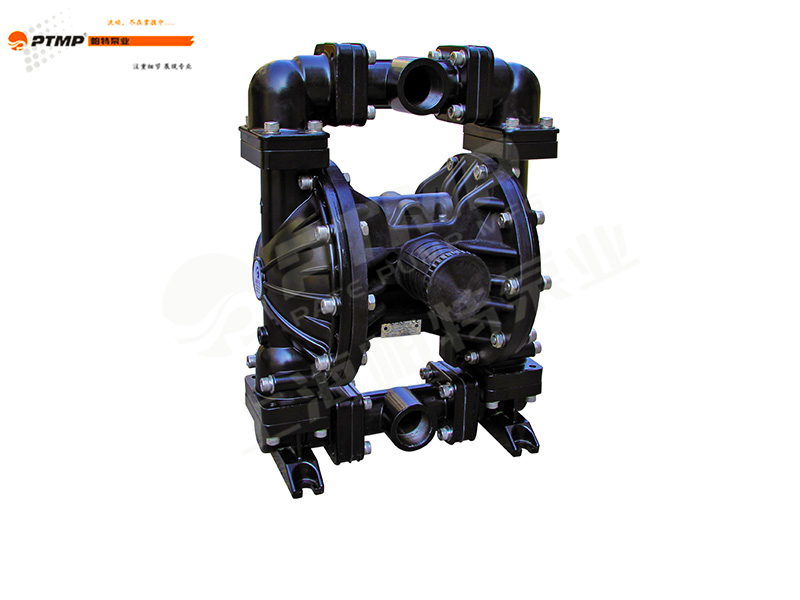

產品概述：

   PTQ型氣動隔膜泵品質卓越、在各種應用場合中均能平穩、安全、可靠的泵送介質。新型的氣閥設計確保輸送更穩定、無死點，即使在較低的壓縮空氣下，氣閥也無需任何潤滑。正是由于這些獨特的設計，不但可以泵送高磨損性的介質，也可以泵送高粘度或含固體顆粒的介質。

   PTQ型不銹鋼氣動隔膜泵可以干轉，而無任何損壞，我們可以根據客戶的使用要求和應用場合選擇不同材質的泵殼、球閥、膜片等部件、以提供合理、性價比高的解決方案。

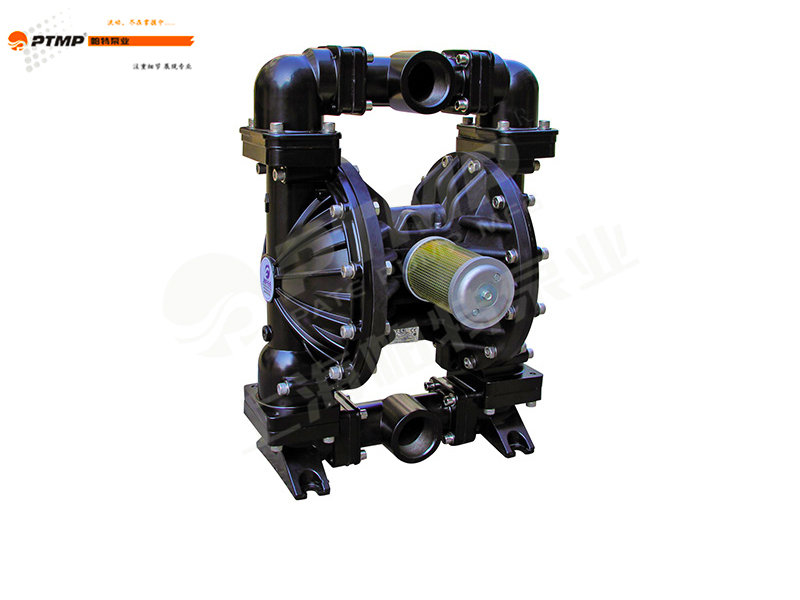

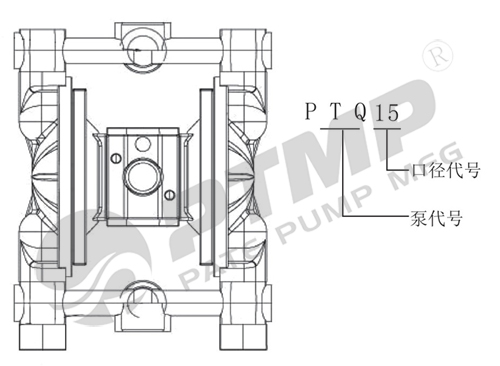

型號意義：

   例：PT Q - 15

                 15-表示口徑代號

                  Q-氣動隔膜泵

                  PT-帕特代號

產品特點：

   1、 模塊式空氣閥 無停轉 通暢 迅速換向。

   2、 出色的流量和效率、可變流量和壓力

   3、 與其他隔膜泵相比，活動部件非常少。

   4、 干運行能力。

   5、 可干轉而無任何損壞。

   6、 可實現遠程控制。

   7、 能耗小，壓縮空氣泄漏量極低。

   8、 可輸送高稠、高粘度、固體顆粒等液體介質。

   9、 提供多種材料產品，適用各種應用場合。

   10、與同類隔膜泵相比，隔膜使用壽命可延長5倍。

產品用途：

   1.飲料行業：酵母、沉淀物、啤酒花、糖漿、紅酒、水果汁、玉米糖漿等。

   2.制藥行業：植物栲膠、藥片泥、酒精、助濾器等。

   3.電子工業：溶劑、電鍍槽、超純液體、超聲波清洗液、酸性廢水、蝕刻液、拋光劑。

   4.油漆噴涂：樹脂、溶劑、酸衍生物、木材防腐劑、凝固噴涂油漆，二氧化鈦、底漆、染色劑、樹脂、溶劑、木防腐劑、著色劑、混泥土涂料、二氧化鈦漿、彌散劑油漆、清洗液。

   5.食品行業：鹽水、巧克力、醋、糖漿、植物油、豆油、蜂蜜、花生醬。

   廣泛應用于石油、化工、、涂料、陶瓷、采礦業、食品飲料業、制藥、造紙業、電子業、紡織業、建筑業、汽車業、家具業、環保、水處理等行業。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

工作原理：

   一，連接壓縮空氣后，氣閥控制壓縮空氣推動膜片向友移動，同時膜片會擠壓右膜腔室中的介質從而將介質排除泵腔。膜片不僅起輸送介質的作用，同時在泵腔中起隔離壓縮空氣和介質。當一個膜片被壓縮空氣推向遠離中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體，其中處于高壓的連桿其作用是連接位于兩個膜腔室中的膜片。當膜片2移向中間體時，膜片后面的高壓空氣通過閥門的換向通過消音器被迫排放到外界。當膜片2移向中間氣閥時，泵入口產生真空并通過大氣壓力將介質壓入泵的進口中。此時蹦的進口閥球會被抬高而離開閥座，保證介質很輕松的通過進口管路而充入泵腔中。

   二，當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充入膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1 開始移向中間體。膜片2將擠壓膜腔室中介質并通過水利作用再進口處的閥球上，使得閥球和閥座的接觸后而封閉進口管路。同時，同樣的水利作用在出口處球閥上并提升球閥，打開出口管路，另一側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。

   三，當一個充成完成后，通過氣閥的換向使得膜片1后面再次被充入壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。

故障排除：

結構圖：

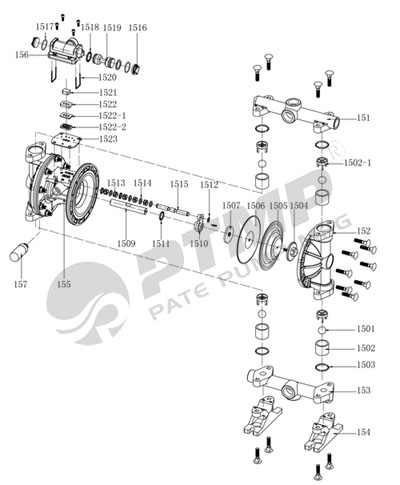

分體圖：

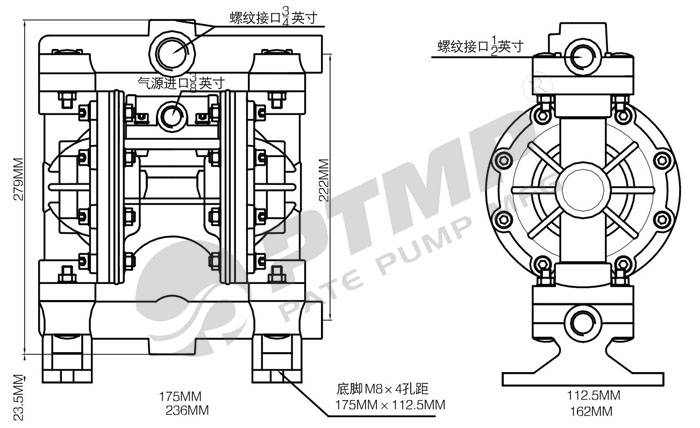

安裝尺寸圖：

非過水部材質：

過水部材質：

隔膜材質：

止回閥材質：
