產品概述：

   衛生級轉子泵又稱膠體泵，三葉泵等。依靠兩同步反向轉動的轉子（齒數為2-4）在旋轉過程中于進口處產生吸力(真空度)，從而吸入所需要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a-b-c一d的次序運轉。運轉至a時，只有1室中充滿介質；到位置 b時，B室中封閉了部分介質；到C位置時，A室中也封閉了介質；到d位置時．A、B室與2室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被源源不斷地輸送出。

型號意義：

    例：Z - 4

              4-排量4(L)

              Z-轉子泵

產品特點：

  轉子泵的傳動：轉子泵的傳動一般有以下幾種形式 ：

    1、電機+定速比減速器：這種傳動的方式簡單，轉子的轉速恒定，也就是決定了流量的不可調性。如配上配變頻器可以達到調速作用。

    2、電機+機械摩擦式無級變速器：這種變速器的變速靠手動調節來實現，其特點是安全可靠，流量無級可調。缺點是非自動調節，較麻煩，調速在運轉過程中進行，不得在停機狀態下調速。

    3、變頻電機＋變頻器：這種方式可實現轉速的自動調節，亦即實現了流量的無級調整。其優點是自動化程度高，操作方便。缺點是變頻器的價格較高，低速扭距較小。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

注意事項：

   一、啟動前的注意事項:

檢查齒輪箱內的油量是否正常，觀察透明油標，油存量以油標視窗一半為宜，潤滑油應定期更換，一般情況下，運轉4000小時后要全部更換。 啟動前打開管道所有進、出口閥門，當介質流入腔體內，用手轉動泵后無異常，即可先點動，確認泵轉向和介質流動后，才開始正式運行，嚴禁空泵運轉。當泵達到正常轉速后， 觀察泵的壓力指標。 當泵安裝位置有吸程要求時，應在泵的進口管道和泵腔內注滿物料。 當工藝流程要求對介質加熱或冷卻時，開泵前應先開通加熱或冷卻裝置，加熱能源一半先提十分鐘開通，然后開泵。 裝有冷卻水機械密封泵，在開機前必須先開啟冷卻水，并確保開機后無斷流現象，否則機械密封即刻損壞。

   二、運行

   1、 泵在運行過程中，應注意電機功率及泵運轉情況，有異常應停泵查找原因。

   2、 機械密封應無泄漏、發熱現象。

   3、 用填料密封件的泵，允許每分鐘1~3滴，如泄漏量增大略微緊壓料環即可，無需拆裝。

   4、 采用機械無級變速器時，在開機后根據數字顯示的轉速逐步調速，嚴禁停機時轉動調速盤，否則會損壞無極減速器。 5、采用變頻器調速的可使用手動調頻和自動控制兩種方法。

   6、經常檢查泵和電機的發熱情況，當泵處于水冷卻狀態時，軸承溫升為40℃。當泵處于熱水保溫狀態時，軸承座溫度允許高于泵體溫度30℃。

   7、不能用進口管路的閥門調節流量，避免產生氣蝕而造成泵的振動。

   8、泵在運行時，嚴禁將進、出口閥門全部關閉。

   三、停止

   1、停泵關閉進出口閥，易凝結物料排放清理。

   2、泵在較長時間停用后，啟用前應先用手轉動聯軸器，手感有阻力，但能隨意轉動且輕重均勻。并注意辨別泵內有無磨擦聲和異物。

   3、在泵與減速電機重新就位安裝時，應檢查泵軸與電機軸的同軸度，測量聯軸器的外圓上下左右片位不得超過0.1mm，否則會引起泵的振動，影響主軸壽命。

注意事項：

   一、轉子泵啟動前檢查齒輪箱內的油量是否正常，觀察透明油標，油存量以油標視窗一半為宜，潤滑油應定期更換，一般情況下，運轉4000小時后要全部更換。

   二、轉子泵的運行泵在運行過程中，應注意電機功率及泵運轉情況，有異常應停泵查找原因。不能用進口管路的閥門調節流量，避免產生氣蝕而造成泵的振動。泵在運行時，嚴禁將進、出口閥門全部關閉。

   三、轉子泵停機維護停泵關閉進出口閥，易凝結物料排放清理。泵在較長時間停用后，啟用前應先用手轉動聯軸器，手感有阻力，但能隨意轉動且輕重均勻。并注意辨別泵內有無磨擦聲和異物。在泵與減速電機重新就位安裝時，應檢查泵軸與電機軸的同軸度，測量聯軸器的外圓上下左右片位不得超過0.1mm，否則會引起泵的振動，影響主軸壽命。

   轉子泵的維護保養檢查轉子泵及管路及結合處有無松動現象。用手轉動轉子泵，試看轉子泵是否靈活。向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。關好出水管路的閘閥和出口壓力表及進口真空表。點動電機，試看電機轉向是否正確。轉子泵在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。定期檢查軸套的磨損情況，磨損較大后應及時更換。轉子泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。

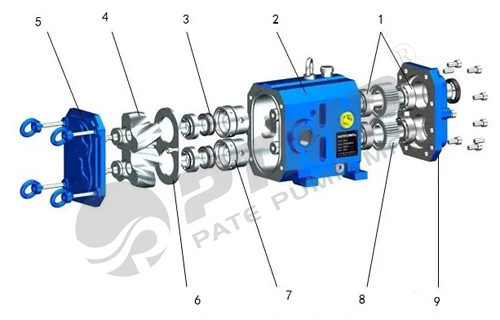

結構圖：

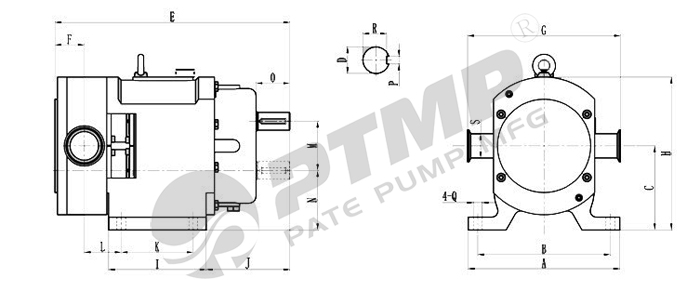

安裝尺寸圖：

安裝尺寸表：
