參數范圍 |
流量：3~50(m3/h) |
揚程：12~50(m) |
溫度：-20℃~100℃ |
功率：0.37~7.5(kw) |
黏度：30*10-6(m3/s) |
過流部件：不銹鋼(奧氏體) |
聯接方式：法蘭 |

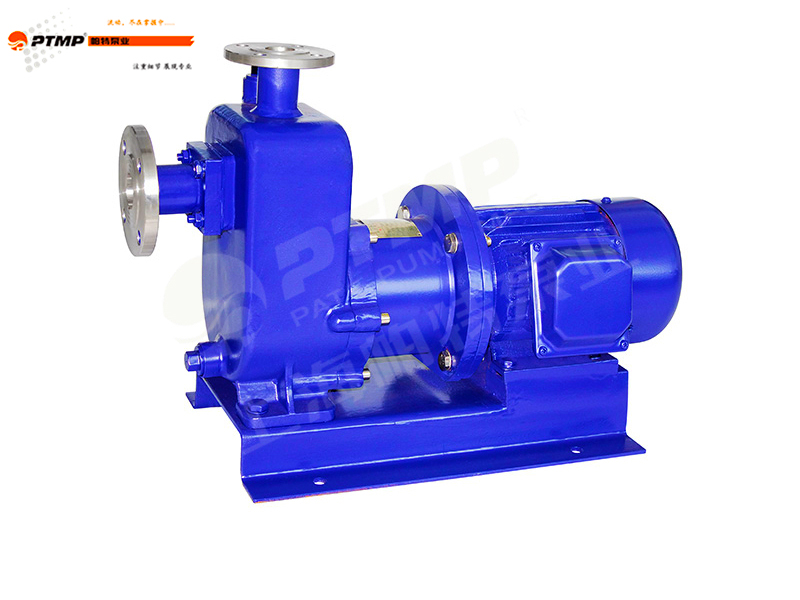

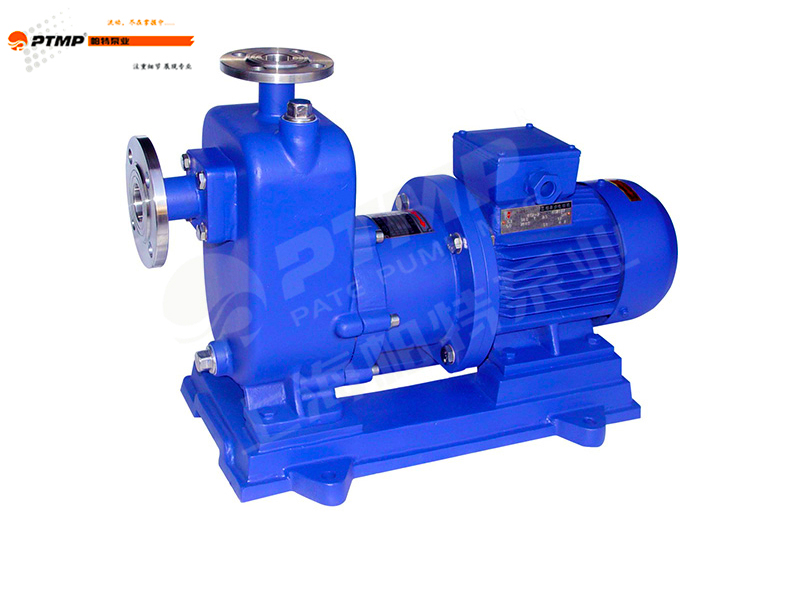

產品概述：
ZCQ型自吸磁力泵是根據用戶的使用需求，在CQ型磁力泵的基礎上吸收國外技術，并經過技術人員反復研究試驗而成功的新產品。 ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便.
型號意義：
例：Z CQ 32 - 25 - 115
115-葉輪直徑115(mm)
25-出口直徑25(mm)
32-進口直徑32(mm)
CQ-磁力泵
Z-自吸式
產品特點：
自吸泵顧名思義就是泵氣動前不需要引灌水，經短時間運轉，靠泵本身的作用，把水吸上來投入正常運轉。ZCQ型自吸式磁力泵，不但具有自吸功能，而且為磁力驅動結構，具有全密封、無泄漏的特點，是自動化遠距離控制和流動使用的水泵。
產品用途：
該泵結構緊湊，外形美觀，體積小，噪音小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送
性能參數表：
泵型號 | 進口口徑 | 出口口徑 | 流量(m3/h) | 揚程 | 汽蝕余量 | 功率 | 轉速(r/min) | 電壓 |
20-12-100 | 20 | 12 | 3 | 12 | 6.0 | 0.37 | 2900 | 220/380 |
25-20-115 | 25 | 20 | 5.4 | 15 | 6.0 | 1.1 | 2900 | 380 |
32-25-115 | 32 | 25 | 4,8 | 15 | 6.0 | 1.1 | 2900 | 380 |
32-25-145 | 32 | 25 | 4.8 | 25 | 5.5 | 1.1 | 2900 | 380 |
40-32-125 | 40 | 32 | 10.8 | 20 | 4.0 | 2.2 | 2900 | 380 |
40-32-160 | 40 | 32 | 12 | 32 | 4.0 | 4.0 | 2900 | 380 |
50-40-145 | 50 | 40 | 14.4 | 25 | 4.0 | 4.0 | 2900 | 380 |
50-40-160 | 50 | 40 | 13.2 | 32 | 4.0 | 4.0 | 2900 | 380 |
50-40-200 | 50 | 40 | 7.8 | 50 | 4.0 | 5.5 | 2900 | 380 |
65-50-145 | 65 | 50 | 16.8 | 25 | 4.0 | 5.5 | 2900 | 380 |
65-50-160 | 65 | 50 | 27 | 32 | 4.0 | 7.5 | 2900 | 380 |
80-65-125 | 80 | 65 | 50 | 20 | 4.0 | 7.5 | 2900 | 380 |
80-65-160 | 80 | 65 | 50 | 32 | 4.0 | 15 | 2900 | 380 |
80-65-200 | 80 | 65 | 50 | 50 | 4.0 | 18.5 | 2900 | 380 |
備注：性能參數表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。
安裝調試：
一，磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
二，當抽吸液面高于泵軸心線時，起動前打幵吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配底閥。
三，泵使用前應進行檢查，電機風葉轉動要靈活，無卡莊及異常聲晌，各緊固件要緊固。
四，檢查電機旋轉方向是否與磁力泵轉向標記一致。
五，電機苣動后，緩慢打幵排出閥，待泵進入正常工作狀態后，再將排出閥調到所需幵度。
六，泵停止工作前，應先關團排出閥門，然后切斷電源。
注意事項：
一，因磁力泵軸承的冷卻和通滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再層動時所造成時空載運轉。
二，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
三，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
四，被輸送的介質及其溫度應在泵材允許范圍內(詳見使用說明書工程塑料泵的使用溫度<60℃，金屬泵的使用溫度<100℃，轍送吸入壓力≤0.2MPa，工作壓力≤1.6MPa，密度≤1600Kg/m㎡，粘度≤30x10-6(㎡/s)的不含硬顆粒和纖維的液體）
五，對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排淨泵內積液。
六，磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
故障排除：
| 故障形式 | 產生原因 | 排除方法 |
1 | 水泵反轉 | 改變電機接線 |
2 | 進水管道漏氣 | 杜絕漏氣 |
3 | 泵腔蓄水不足 | 增加蓄水量 |
4 | 電壓太高,啟動時聯軸器打滑 | 調正電壓 |
5 | 吸程太高 | 降低泵安裝位置 |
6 | 閥門沒有打開 | 校正或更換閥門 |
流量不足.1 | 吸入管徑太小或淤塞 | 調換或清洗進水管 |
2 | 葉輪流道阻塞 | 清洗葉輪 |
3 | 揚程過高 | 開大出水閥 |
4 | 轉速不夠 | 恢復額定轉速 |
揚程過低.1 | 流量過大 | 關小出水閥 |
2 | 轉速太低 | 恢復額定轉速 |
噪音太大.1 | 軸嚴重磨損 | 更換泵軸 |
2 | 軸承嚴重磨損 | 更換軸承 |

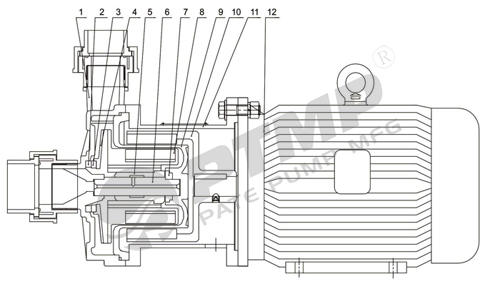

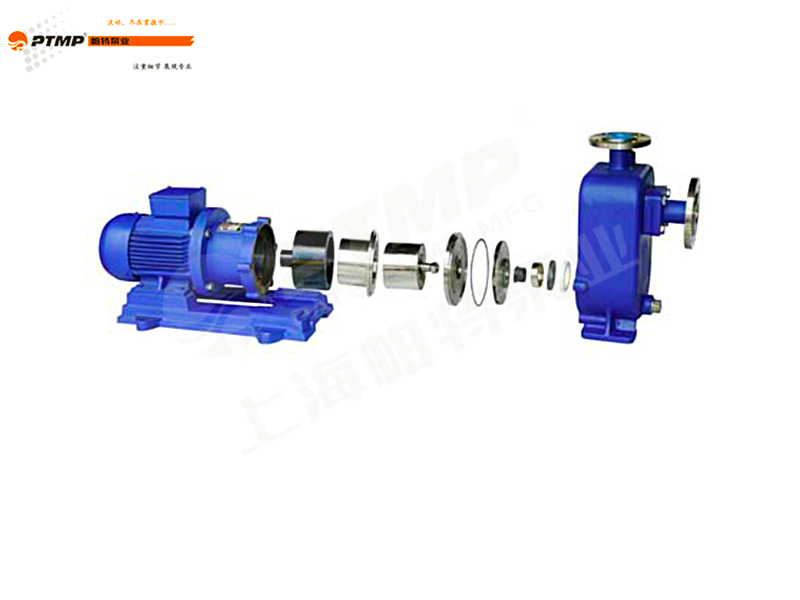

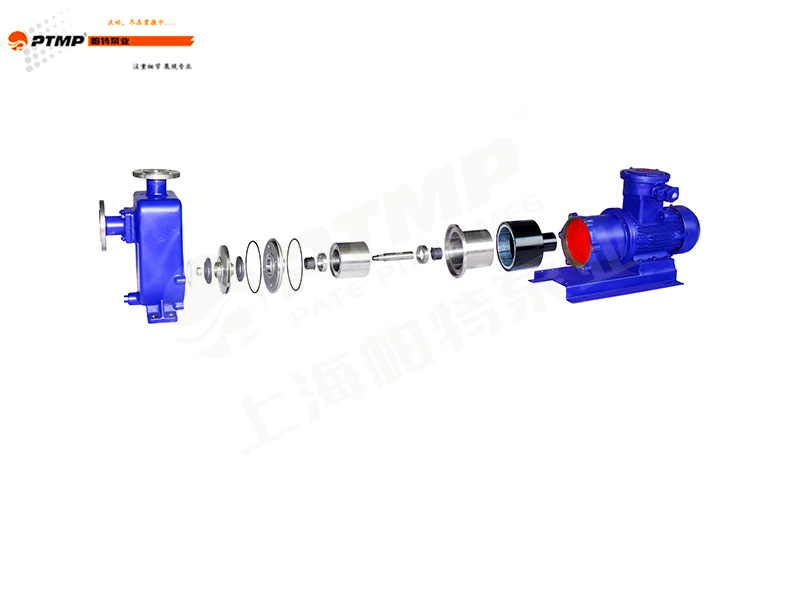

結構圖：
序號 | 零件名稱 | 序號 | 零件名稱 |
1 | 泵體 | 8 | 外磁鋼總成 |
2 | 靜環 | 9 | 內磁剛總成 |
3 | 動環 | 10 | 泵軸 |
4 | 葉輪螺母 | 11 | 軸套 |
5 | 葉輪 | 12 | 聯接架 |
6 | 隔板 | 13 | 電機 |
7 | 隔離套 | 14 | 底座 |

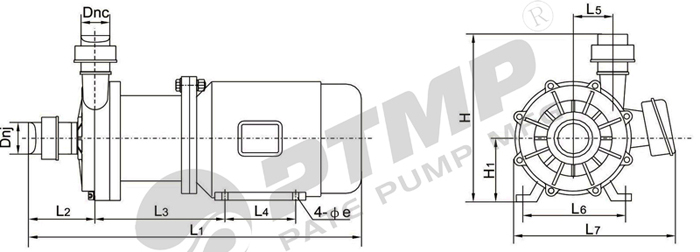

安裝尺寸圖：
安裝尺寸表：
| 泵型號 | L | L2 | L3 | L4 | L5 | n-Φd1 |
| 20-12-110 | 410 | 325 | - | 85 | 55 | 4-12 |
| 25-20-115 | 520 | 450 | - | 100 | 80 | 4-14 |
| 32-25-115 | 520 | 450 | - | 100 | 80 | 4-14 |
| 32-25-145 | 570 | 450 | - | 100 | 80 | 4-14 |
| 40-32-132 | 620 | 510 | 10 | 110 | 80 | 4-14 |
| 40-32-160 | 665 | 510 | 55 | 110 | 125 | 4-16 |
| 50-40-145 | 660 | 510 | 55 | 110 | 70 | 4-16 |
| 50-40-160 | 685 | 560 | 55 | 110 | 125 | 4-16 |
| 50-32-200 | 830 | 600 | 60 | 110 | 125 | 4-16 |
| 65-50-145 | 760 | 600 | 60 | 120 | 125 | 4-16 |
| 65-50-160 | 810 | 600 | 60 | 110 | 125 | 4-16 |
| 80-65-125 | 960 | 600 | 60 | 200 | 230 | 4-14 |
| 80-65-160 | 1060 | 750 | 80 | 200 | 230 | 4-16 |
| 80-50-200 | `090 | 750 | 80 | 200 | 230 | 4-16 |
備注：安裝尺寸表均只做參考，如需產品安裝圖等相關詳細參數說明書請致電：021-56386999。

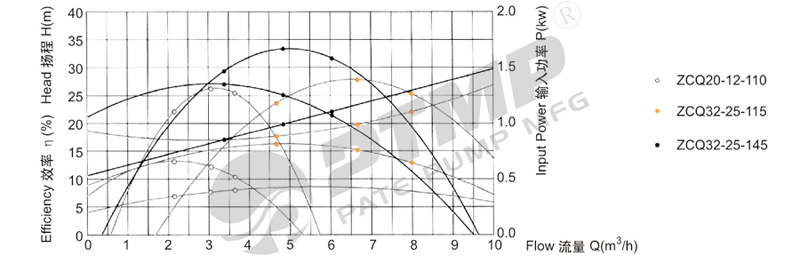

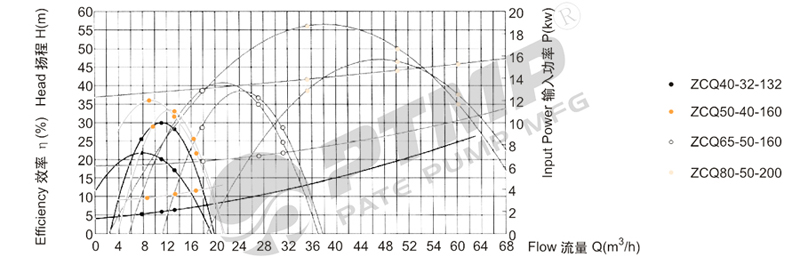

性能曲線圖：
