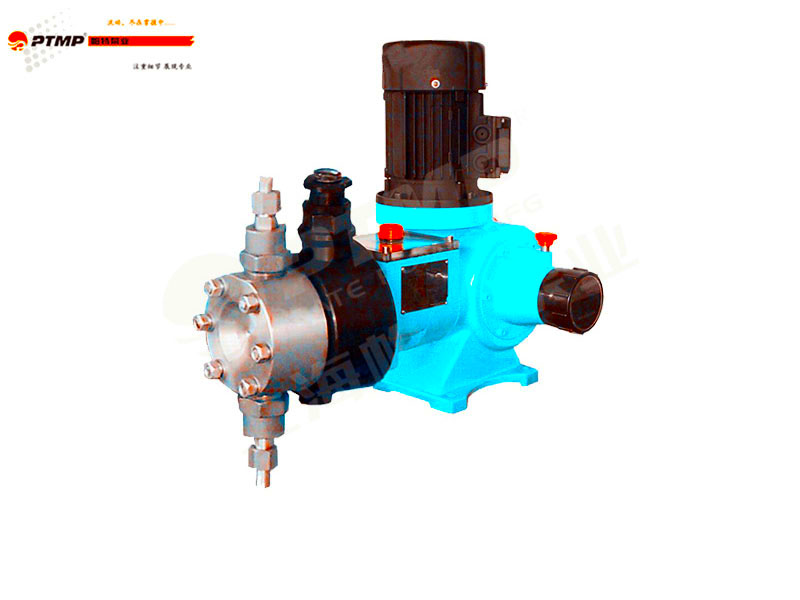

JYM1.6型液壓隔膜計量泵產品概述：

JYM1.6型液壓隔膜計量泵的電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同柱塞，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當柱塞向前死點移動時，此時吸入閥關閉 ，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體 。

JYM1.6型液壓隔膜計量泵產品特點：

JYM1.6系列液壓隔膜計量泵

1、無動密封，無泄漏，維修簡單；

2、工作壓力可達30(MPa),計量精度可達±1%；

3、計量精度優于機械隔膜泵，密封性能優于柱塞泵；

4、流量大小控制通過調節沖程長度和變頻調速來實現，配沖程調節器可以實現遠程自動控制；

5、介質的使用溫度不宜超過100℃，不宜低于-30℃，否則影響隔膜壽命；

6、新型的三閥結構，限位補油機構的應用，既保證液壓腔內的液壓油充滿度，又避免補油過量，防止液壓沖擊，從而使隔膜兩側受力平衡，提高隔膜的使用壽命，隔膜壽命可提高8000(h)以上；

7、在輸送特殊介質時，可采用雙隔膜帶隔膜破裂報警裝置，防止隔膜破裂時，介質與液壓油混合引起事故。

JYM1.6型液壓隔膜計量泵型號意義：

例：2JYMZ-630/0.3-L-B-IV

2-聯(缸)數，單缸不標

J-計量泵

YM-YM：液壓隔膜式，M：機械隔膜式，柱塞泵不標

Z-機座號（W：微機座，X：小機座，D：大機座，T：特大機座）

630-額定流量(L/h)

0.3-額定排除壓力(MPa)

L-特殊性能泵（BW\W：夾套保溫型加溫型，L：冷卻，GN：高粘度，YB：隔膜破裂報警，P：變頻調節，D\xD：帶數字控制器或行程調節器，XF：懸浮液）

B-B：防爆電機，普通電機不標 IV-液缸過流部分材料（I：304，Ⅱ：316(316L)，Ⅲ：PVC，Ⅳ：PP，Ⅴ：PTFE，Ⅵ：陶瓷，Ⅶ哈氏合金，Ⅷ：20號合金）

JYM1.6型液壓隔膜計量泵產品用途：

計量泵適用于由一般的常溫清水直至具有腐蝕，易揮發、易結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其他貴重液體等。同時也可以輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。

JYM1.6型液壓隔膜計量泵參數表：

液壓隔膜計量泵安裝注意事項：

1,當用戶接收液壓隔膜計量泵時,應仔細檢查運輸包裝,確認在運輸過程中沒有發生損壞。

2,液壓隔膜計量泵應安裝在平整的表面,可用一塊底板，下面用槽鋼作支撐,離地面高度300-500mm,便于操作和維修。

3,吸排管路上不應有急劇的彎頭(不大于90°),并應盡量減少管路中彎曲和增加阻力的部件。?

4,不要將泵浦及藥槽安裝在日光直接照射之處。

5,藥槽平時應補充藥液及保養檢查之需,請置于較寬敞的場所。

6,不要安裝在易按觸濕氣或腐蝕性氣體之處。

液壓隔膜計量泵管路安裝：

1．吸入配管通徑不能少于泵的吸入闊口徑，并應盡量縮短吸入管道長度，一般2-3米為宜； 如必須增加長度時，則應適當加長，但長度不得超過5米（但啟動時的吸入液體時間相對延長）。

2．與吸入、排出闊〔法蘭）聯接的管道，不能強行結合而使泵闊增加負荷，不得將管道及闊門等的重量由泵和吸排闊承擔。管路安裝完畢應支承并固定好管件。

特殊液體對管道通量的增加

1．為了確保泵的安全運營以及管路系統的安全，應在排出管道上設置安全闊，如需要減少被輸送液體的脈沖，可在靠近泵排出管路上安裝緩沖器。

2．對于輸送懸浮液及易產生沉淀的介質，在泵的吸入及排出附近應增設闊門及三通，以便在泵運營停止時不拆開管路就能進行缸體內沖洗。

液壓隔膜計量泵安裝規范：

JYM1.6型液壓隔膜計量泵結構圖：

JYM1.6型液壓隔膜計量泵安裝尺寸圖：
